M7000系列

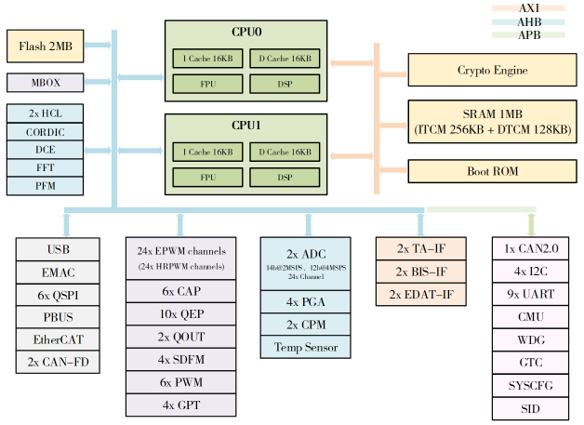

M7000系列是六款專為工業控制(伺服電機/變頻器/PLC/機器人)、光伏能源與數字電源等行業應用設計的高性能DSP實時處理器，采用國產自主高算力的RISC-V內核，主頻高達552MHz，內置DSP、FPU、HCL、Cordic、FFT、FIR、IIR等單元，具有強大的處理性能與高效的運行能力；該系列提供大容量?jī)?nèi)存和豐富的外設接口，處理各類實時數據與實時控制應用，具備高可靠性、高安全性、高開放度的特點，產品矩陣豐富，性能資源配置多樣，可適應多應用場景，廣泛應用于泛工業領域等各類應用。
產品亮點
多核高主頻
RISC-V 32-bit雙核/單核，主頻最高552MHz；
支持雙精度浮點（FPU）運算及強大的DSP(擴展)運算。
支持雙精度浮點（FPU）運算及強大的DSP(擴展)運算。
大容量存儲
大容量SRAM（1MB）與Flash（2MB），I/D-TCM最大可配置256KB/128KB。
多元硬件加速
超高速HCL（硬件電流環）；
Cordic（三角函數）硬件加速器；
FFT：最高支持4096 點復數或?qū)崝?shù)的FFT/IFFT硬件加速；
PFM：支持6x FIR/IIR可編程濾波器硬件加速，每個濾波器最高可以實現4階濾波器。
Cordic（三角函數）硬件加速器；
FFT：最高支持4096 點復數或?qū)崝?shù)的FFT/IFFT硬件加速；
PFM：支持6x FIR/IIR可編程濾波器硬件加速，每個濾波器最高可以實現4階濾波器。
靈活的控制系統
PWM：24ch HRPWM/24ch EPWM，分辨率高達130ps；
Qout: 支持2路的Qout信號輸出，支持任意分頻比脈沖輸出；
SDFM: Sigma-Delta Filter Module, 4路數字接口；
TA-IF/BIS-IF /EDAT-IF：兼容多摩川/尼康/EnDat等協議；
CAP x6，QEP x10, CPM x2, 豐富的資源靈活使用與配置。
Qout: 支持2路的Qout信號輸出，支持任意分頻比脈沖輸出；
SDFM: Sigma-Delta Filter Module, 4路數字接口；
TA-IF/BIS-IF /EDAT-IF：兼容多摩川/尼康/EnDat等協議；
CAP x6，QEP x10, CPM x2, 豐富的資源靈活使用與配置。
豐富的外設
EtherCAT：支持RMII/MII接口,3x Port/ 8x FMMU/ 8x SyncManager；
ADC：12bit 4Msps x2/24CH，14bit 2Msps x2/24CH，ENOB最高12bit；
1個USB，1個EMAC，9路UART，3路高速Q(mào)SPI ，5路SPI，2路CAN FD與1路CAN，2路I2C，最多可達150 I/O。
ADC：12bit 4Msps x2/24CH，14bit 2Msps x2/24CH，ENOB最高12bit；
1個USB，1個EMAC，9路UART，3路高速Q(mào)SPI ，5路SPI，2路CAN FD與1路CAN，2路I2C，最多可達150 I/O。
極簡硬件設計
支持極簡的單芯片設計，以及兩層PCB設計，可降低BOM成本。
產品選型
下載PDF
